目次 †

概要 †

セカンド・ステップでは、

• Learning the Ropes of Apache NiFi? · ijokarumawak/hdf-tutorials-ja Wiki
  https://github.com/ijokarumawak/hdf-tutorials-ja/wiki/Learning-the-Ropes-of-Apache-NiFi
  • チュートリアル 1: シンプルなNiFiデータフロー構築
  • チュートリアル 2: 地理情報でデータフローをエンリッチメント
  • チュートリアル 3: NextBusライブストリームの取込

• WebAPIを作成してみる。

  HandleHttpRequest? / HandleHttpResponse?のProcessorを使用して、WebAPIを作成してみる。

などをやってみる。

チュートリアル †

チュートリアル 1 †

• 「シンプルなNiFi?データフロー構築」をやってみる。
  https://github.com/ijokarumawak/hdf-tutorials-ja/wiki/Ropes-of-Apache-NiFi:-Tutorial-1

• 概要
  • 車両位置XMLシミュレータからのデータを取り込む、
  • フローファイルから車両位置詳細属性を抽出する、
  • それらの詳細属性が空でない場合JSONファイルに変換。

• リンク切れ
  • Lab1-NiFi?-Learn-Ropes.xmlテンプレート
    リンク切れだったので演習後のものを以下に添付した。

    Lab1-NiFi-Learn-Ropes.xml

• trafficLocs_data_for_simulator.zip
  出だしのZIPがリンク切れなので、ココから取得したものを以下に添付した。

  16302-trafficlocs-data-for-simulator.zip

Processorを追加する。 †

以下のProcessorを追加する。

• GetFile?
  処理するファイルを入力。

• UnpackContent?
  交通シミュレータZipファイルからフローファイルのコンテンツを解凍

• ControlRate?
  プロセッサに流すフローファイルのフローのレートを制御。

• EvaluateXPath
  車両位置データの最終更新タイムスタンプ属性を抽出

• SplitXML
  親の子要素を複数のフローファイルに分割

• UpdateAttribute?
  各フローファイルの名称属性を更新

• EvaluateXPath
  各フローファイルの車両要素から属性（車両ID、方向、緯度、軽度、速度）を抽出

• RouteOnAttribute?
  各属性がフィルタ条件に一致する場合のみ、フローファイルを後続のフローに流す。

• AttributesToJSON
  フローファイルから属性を抽出し、JSON形式に変換

• MergeContent?
  JSONフローファイルのグループをマージ

• PutFile?
  処理したファイルを出力。

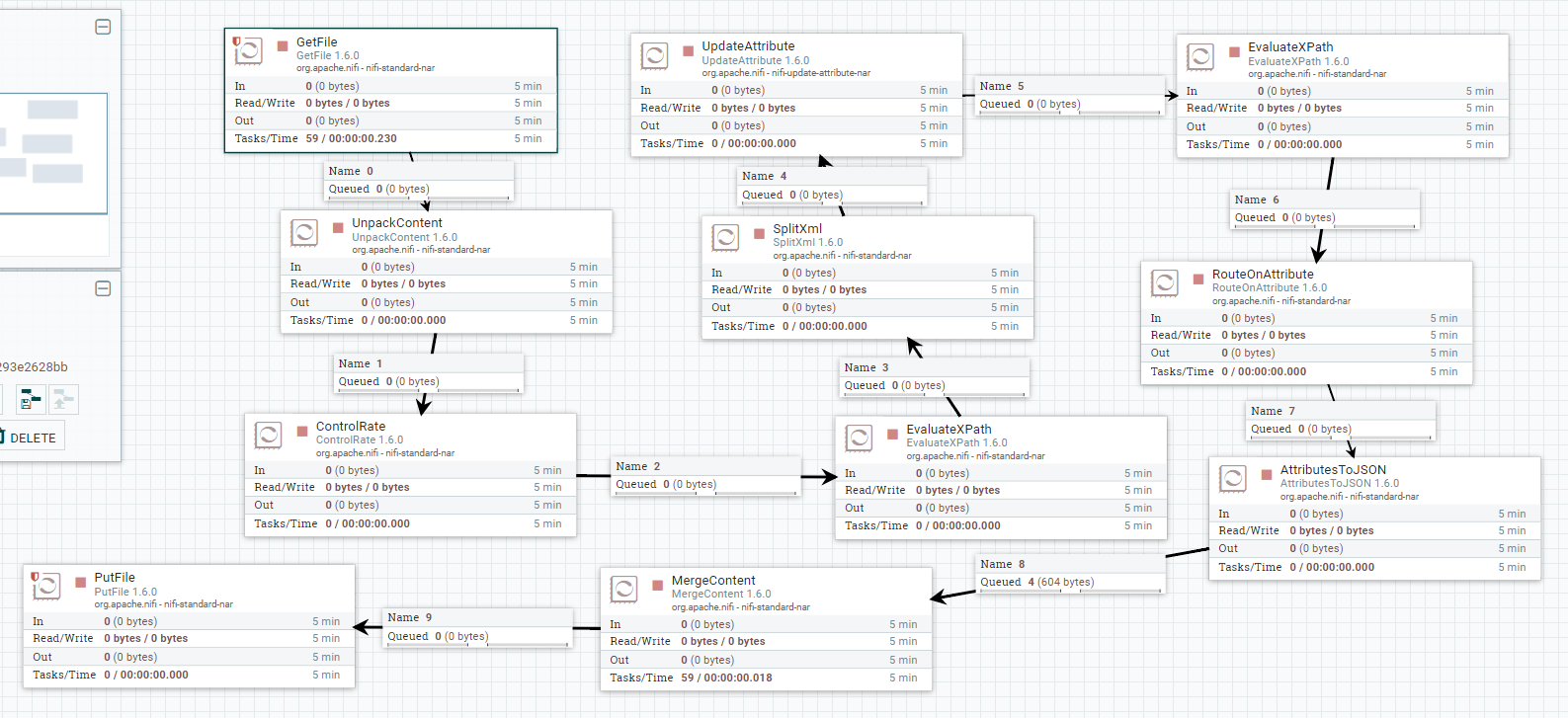

Connectionで接続する。 †

図がリンク切れだけど、コンテキストから推測するに多分、こう。

※ 全てのConnectionのRelationshipsを選択し、ProcessorのTerminateは設定しなかった。

Processorを設定する。 †

「1.1 学習の目的: データフロー作成プロセスの概要」を参考に設定。
（詳細は「Step 2」以降に書いてあるので、必要に応じてソレを参考にする）

• GetFile?
  • Input Directory : ./data-in

• UnpackContent?
  • Packaging Format : zip

• ControlRate?
  • Rate Control Criteria : flowfile count
  • Maximum Rate : 3
  • setTime Duration : 10 second

• EvaluateXPath
  • Destination : flowfile-attribute ※ XPath式の結果をフローファイルの属性に保存する
  • XPath式
    • Last_Time : //body/lastTime/@time ※ [+]ボタンでプロパティ追加する。

• SplitXML : 既定値

• UpdateAttribute?
  • filename : ${UUID()} ※ [+]ボタンでプロパティ追加する。

• EvaluateXPath

  • Destination : flowfile-attribute ※ XPath式の結果をフローファイルの属性に保存する
  • XPath式
    • Direction_of_Travel : //vehicle/@dirTag ※ [+]ボタンでプロパティ追加する。
    • Latitude : //vehicle/@lat ※ [+]ボタンでプロパティ追加する。
    • Longitude : //vehicle/@lon ※ [+]ボタンでプロパティ追加する。
    • Vehicle_ID : //vehicle/@id ※ [+]ボタンでプロパティ追加する。
    • Vehicle_Speed : //vehicle/@speedKmHr? ※ [+]ボタンでプロパティ追加する。

• RouteOnAttribute?
  • Terminate Relationships : unmatched ※ ココだけは必要そうなので。ConnectionのRelationshipsも設定。
  • Filter_Attributes : 以下の式を記入 ※ [+]ボタンでプロパティ追加する。

    ${Direction_of_Travel:isEmpty():not():and(${Last_Time:isEmpty():not()}):and(${Latitude:isEmpty():not()}):and(${Longitude:isEmpty():not()}):and(${Vehicle_ID:isEmpty():not()}):and(${Vehicle_Speed:equals('0'):not()})}

• AttributesToJSON
  • Destination : flowfile-content
  • Attributes List : Vehicle_ID, Direction_of_Travel, Latitude, Longitude, Vehicle_Speed, Last_Time

• MergeContent?
  • Minimum Number of Entries : 10
  • Maximum Number of Entries : 15
  • Delimiter Strategy : Text
  • Header : [
  • Footer : ]
  • Demarcator : , {now-press-shift-enter}

• PutFile?
  • Directory : ./data-out
  • Terminate Relationships : failure, success

ココまでの設定が適切であれば、Processorのwarningマークはすべて取れているハズ。

※ RouteOnAttribute?だけ、Terminate Relationships : unmatched を設定した。

データフローを実行する。 †

• 全てのProcessorを選択してOperatorの再生ボタンを押下する。
• 入力ファイル・フォルダにZIPを放り込むと、上手いこと、JSONが出力される。
• しかし、ファイル名がUUIDのものが出力される。これはマージ後のフローファイルもフローに流れているためと解る。
• MergeContent?のTerminate Relationships : original を設定してテストして上手く動作することを確認する。

チュートリアル 2 †

• 「地理情報でデータフローをエンリッチメント」をやってみる。
  https://github.com/ijokarumawak/hdf-tutorials-ja/wiki/Ropes-of-Apache-NiFi:-Tutorial-2

• 概要
  • Google Places Nearby APIをNiFi?から利用し、
  • 車両の移動に応じて周辺情報を表示。

• リンク切れ
  • Lab2-NiFi?-Learn-Ropes.xmlテンプレート

Processorを追加する。 †

Connectionで接続する。 †

Processorを設定する。 †

データフローを実行する。 †

チュートリアル 3 †

• 「NextBus?ライブストリームの取込」をやってみる。
  https://github.com/ijokarumawak/hdf-tutorials-ja/wiki/Ropes-of-Apache-NiFi:-Tutorial-3

• 概要
  • 車両位置情報XMLのシミュレーションデータを生成するデータフローセクションを、
  • NextBus? San Francisco Muni Agencyのライブストリームデータを取込セクションで置換。

• リンク切れ
  • Lab3-NiFi?-Learn-Ropes.xmlテンプレート

Processorを追加する。 †

Connectionで接続する。 †

Processorを設定する。 †

データフローを実行する。 †

WebAPIを作成してみる。 †

• HandleHttpRequest? / HandleHttpResponse?のProcessorを使用して、WebAPIを作成してみる。
• HandleHttpRequest? / HandleHttpResponse?の利用方法についてはコレが参考になる。

その１ †

Processorを追加する。 †

Connectionで接続する。 †

Processorを設定する。 †

データフローを実行する。 †

その２ †

Processorを追加する。 †

Connectionで接続する。 †

Processorを設定する。 †

データフローを実行する。 †

参考 †

Apache NiFiファースト・ステップ †
